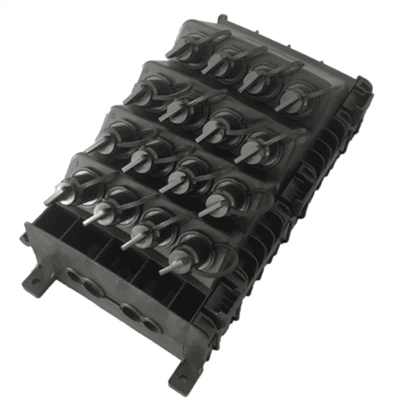

Закриття оптичного терміналу

Щоб задовольнити попит на модернізацію оптоволоконної мережі та оптимізувати оптичне закриття, закриття оптичного терміналу є рішенням для волоконно-оптичної інфраструктури нового покоління, спеціальність дизайну закриття оптичного терміналу полягає в обладнанні водонепроникного оптичного адаптера на оптичному закриванні, що сприяє швидкому обслуговуванню та підключенню та знижує ризик пошкодження волокна під час процесу обслуговування.

Модель оптичного закриття LPTC-03 – це тип закриття оптичного терміналу, який розроблено з 2 портами для оптичного кабелю для входу волоконно-оптичного кабелю діаметром до 12 мм, а для виходу кабелю – це закриття оптичного кабелю оснащений 8 водонепроникними симплексними адаптерами SC для з’єднання з роз’ємним кабелем типу SC.

Для організації волоконно-оптичних кабелів ця заглушка для оптичного волокна підтримує з’єднання оптичних волокон із макс. 48 жилами та здатна встановити 1 шт. оптичного ПЛК-розгалужувача 1x4 або 1x8, конструкція внутрішньої системи управління волокном відповідає вимогам щодо радіуса вигину волокна та всієї оптики. волокна захищені належним чином.

Ця кришка виготовлена ​​шляхом вибору високоякісного пластику та здатна захищати від факторів навколишнього середовища, таких як стійкість до ультрафіолетового випромінювання, удару та температури, у той час як ця оптична кришка має рейтинг IP 65, що підходить для надземного та повітряного застосування

1. Підготуйте нерозрізані кабелі, відкрийте заглушку та відпустіть застібку оптичного кабелю та штекер петлевого кабелю за допомогою викрутки.

2. Закрийте необрізаний кабель штекером. Встановіть кабель, закріпіть CSM на застібці CSM, оптичний кабель на застібці кабелю та штекер петлі. Змотайте волокно, що залишилося, у нижню частину коробки, вхідний кабель у буферну трубку та закріпіть нейлоновою кабельною стяжкою. Просуньте волокно в лоток для з’єднання.
Застереження: якщо діаметр кабелю менший за 12 мм, використовуйте ущільнювальну стрічку, щоб збільшити його діаметр.

3. Встановіть спліттер 1x8 на тримач спліттера. З'єднайте вхідне волокно спліттера з оптичним волокном і вихідні роз'єми на адаптерах. Намотайте решту волокон у лоток для з’єднання.

4. З'єднати косичку конекторами.

Перевірка герметичності затвора

① Переконайтеся, що волокна в лотку для з’єднання з’єднані та встановлені правильно. Радіус вигину волокна відповідає технічним вимогам.
② Внутрішні фіксуючі пристрої затягнуті.
③ Контролюйте кількість герметизуючої стрічки в належному діапазоні.
④ Ущільнювальна арматура встановлена ​​акуратно та гладко. Якщо ні, вирівняйте його герметизуючою стрічкою.

Якщо у вас виникнуть запитання чи пропозиції, будь ласка, не соромтеся зв’язатися з місцевим постачальником або зв’язатися з нами. Ми надамо вам найкращі послуги вчасно.
